Ошибки при монтаже анкеров и как их избежать: от разметки до затяжки

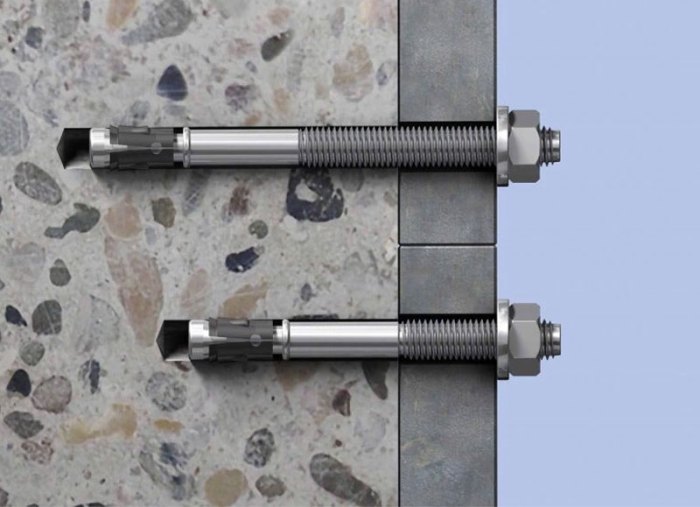

Монтаж анкеры часто кажется простой задачей, но на практике именно на этапах разметки, сверления и подготовки отверстия возникают ошибки, которые приводят к перекосу крепления, снижению несущей способности и преждевременному разрушению узла. Важно учитывать материал основания, подбирать правильный диаметр и глубину, соблюдать перпендикулярность сверления, удалять пыль и крошку, а также контролировать расстояния до кромок и между точками крепления.

Не менее критичны ошибки при установке и затяжке: неправильная посадка, повреждение резьбы, затяжка «на глаз» вместо соблюдения рекомендованного момента, использование изношенного инструмента и несоответствующих элементов. Разобрав типовые промахи и введя понятный порядок действий, можно сделать крепление предсказуемым и безопасным, а подходящие позиции заранее подобрать в крепежный магазин.

Просчёты на этапе разметки и позиционирования отверстий

Ошибки разметки при монтаже анкеров чаще всего закладываются ещё до сверления: неверно выбранная базовая линия, «плавающие» размеры от разных кромок и отсутствие контроля геометрии узла. В результате отверстия оказываются смещёнными относительно проектной оси, а анкер работает с перекосом, получая нежелательные изгибающие нагрузки вместо расчётной работы на вырыв или срез.

Критичен и перенос координат на реальную конструкцию: если ориентироваться на временные метки, грязные поверхности или неточную привязку к закладным/швам, то отклонения накапливаются. Даже небольшое смещение может привести к конфликту с арматурой, нарушению минимальных расстояний до края и необходимости «доработок» на месте, которые снижают надёжность крепления.

Типичные ошибки разметки

Один из распространённых просчётов – разметка «по месту» без единого опорного контура, когда каждая точка откладывается отдельно и не проверяется диагоналями. Это приводит к тому, что отверстия формально выдерживают отдельные расстояния, но фактически не образуют правильную сетку, а элементы (плиты, кронштейны, направляющие) не садятся на крепёж или встают с натягом.

Не менее опасна разметка без учёта минимальных расстояний между анкерами и до кромки основания. При смещении отверстия ближе к краю повышается риск скола бетона, а при чрезмерном сближении анкеров ухудшается работа зоны анкеровки. Ошибка усиливается, если не проверены фактические габариты детали: разница между проектным и реальным межосевым расстоянием отверстий на опорной пластине может сделать корректный монтаж невозможным.

Отдельная группа ошибок – неверное позиционирование относительно скрытых препятствий: арматуры, крепеж, пустот, каналов, швов, трещин и участков с ослабленным бетоном. Сверление «в арматуру» провоцирует вынужденный перенос точки, расширение отверстия или появление дополнительных отверстий рядом, что нарушает расчётную схему и снижает несущую способность узла.

  • Смещение осей из-за отсутствия одной базовой линии и контрольных замеров.
  • Неверная привязка к кромке (разные «нулевые» точки у разных исполнителей).
  • Игнорирование диагоналей при разметке прямоугольных групп отверстий.
  • Неучёт препятствий (арматура, пустоты, швы), приводящий к «самовольному» переносу отверстий.

Как избежать смещений и конфликтов ещё до сверления

Надёжная практика – начинать с выбора единой базы: оси конструкции, отбивочного шнура или жёстко заданной кромки, от которой откладываются все размеры. Затем выполняют двойную проверку: межосевые расстояния и диагонали группы, а также совпадение разметки с отверстиями крепёжной детали (примерка по шаблону или самой пластине без сверления) – это сразу выявляет несоответствия и исключает «подгонку» анкеров в процессе монтажа.

Перед окончательной разметкой важно убедиться, что выбранная зона основания подходит для анкеровки: нет слабых участков, близких кромок, трещин и вероятных пересечений с арматурой. Если применяются шаблоны, их следует фиксировать от смещения и контролировать положение по двум независимым размерам, а не по одной линии. Такой подход снижает риск накопления погрешностей и сохраняет проектную геометрию узла без вынужденных переносов отверстий.

  1. Задать одну базовую линию/ось и фиксированную «нулевую» точку для всех измерений.
  2. Проверить межосевые размеры и диагонали группы отверстий до сверления.
  3. Сверить разметку с реальной деталью или шаблоном, исключив расхождения по фактическим размерам.
  4. Оценить зону сверления на наличие препятствий и нежелательных участков основания до начала работ.
