Маркировка на старом подшипнике со временем может стереться, повредиться или стать нечитаемой. В такой ситуации замену часто подбирают по основным размерам детали. Для первичного поиска достаточно определить внутренний диаметр, наружный диаметр и ширину. Но совпадение этих трех параметров еще не означает, что изделия полностью взаимозаменяемы.
Какие размеры подшипника нужны для подбора
Для большинства стандартных радиальных подшипников используют три основных размера:
-
d — внутренний диаметр отверстия под вал;
-
D — наружный диаметр подшипника;
-
B — ширина.
Размеры обычно записывают в формате d × D × B. Например, обозначение 20 × 47 × 14 мм означает, что внутренний диаметр составляет 20 мм, наружный — 47 мм, а ширина — 14 мм.
Именно по этим параметрам удобно начинать подбор, если маркировка неизвестна. В каталоге можно сравнить подшипники разных серий и найти варианты с подходящими габаритами.
Для конических роликовых, упорных и специальных подшипников набор размеров может отличаться. В таких случаях дополнительно учитывают высоту, размеры наружного и внутреннего колец, угол контакта и другие параметры конструкции.
Как правильно измерить подшипник
Для измерения лучше использовать штангенциркуль. Линейка подходит только для очень грубой оценки и может дать ошибку в несколько миллиметров.
Порядок действий следующий:
-
Очистить подшипник от смазки, грязи и ржавчины.
-
Измерить внутренний диаметр отверстия по рабочей цилиндрической поверхности.
-
Определить наружный диаметр по внешней поверхности наружного кольца.
-
Измерить ширину между боковыми поверхностями колец.
-
Если деталь изношена, повторить замеры в нескольких точках и сравнить результаты.
Важно не измерять по фаскам, защитным шайбам или выступающим элементам. Они могут визуально увеличивать размеры и привести к ошибке. Если подшипник сильно разбит или деформирован, ориентироваться только на фактический замер нельзя: износ уже мог изменить исходные размеры.
Можно ли определить номер подшипника только по размерам
Иногда сочетания d × D × B достаточно, чтобы определить базовую серию. Особенно если речь идет о распространенном радиальном шариковом подшипнике стандартного исполнения.
Но одинаковые габариты могут иметь разные варианты исполнения. Отличаться могут:
-
открытая или закрытая конструкция;
-
металлические защитные шайбы;
-
резиновые уплотнения;
-
внутренний зазор;
-
класс точности;
-
материал сепаратора.
Например, два подшипника с одинаковыми размерами могут отличаться по допустимым оборотам, степени защиты от пыли и влаги или условиям работы при нагреве. Поэтому размеры нужно рассматривать как первый этап подбора, а затем проверять маркировку и технические характеристики.

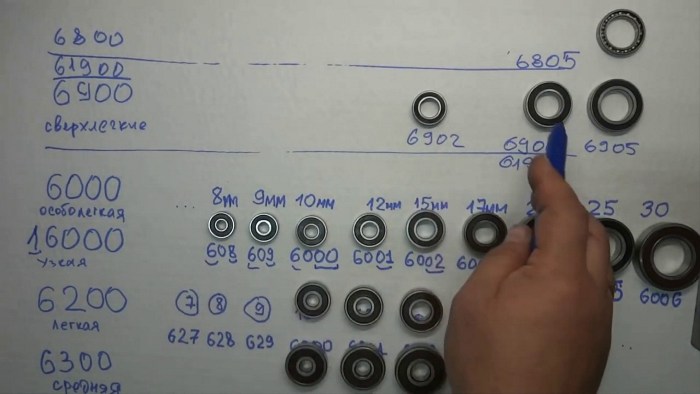

Как определить внутренний диаметр по маркировке
У многих стандартных подшипников внутренний диаметр можно определить по последним двум цифрам основного обозначения.
Для распространенных серий действует следующая схема:
-
00 — 10 мм;
-
01 — 12 мм;
-
02 — 15 мм;
-
03 — 17 мм.
Начиная с кода 04, значение обычно умножают на 5. Например:
-
6204 — внутренний диаметр 20 мм;
-
6208 — внутренний диаметр 40 мм.
Это правило удобно для быстрой проверки, если часть маркировки сохранилась. Но использовать его нужно только для стандартных серий, потому что в специальных и миниатюрных подшипниках система обозначений может быть другой.
Почему одинаковый размер не означает одинаковый подшипник
Подшипник выбирают не только по тому, помещается ли он на вал и в корпус. Необходимо учитывать условия, в которых узел будет работать.
На выбор влияют:
-
тип и направление нагрузки;
-
частота вращения;
-
рабочая температура;
-
наличие пыли, влаги или других загрязнений;
-
возможный перекос вала;
-
тип уплотнения;
-
необходимый внутренний зазор.
Например, два подшипника одинакового размера могут физически устанавливаться в одно посадочное место, но один рассчитан на стандартные условия, а второй — на повышенную температуру или увеличенный зазор. Если поставить неподходящее исполнение, ресурс узла может заметно сократиться.
Какие данные нужны для точного подбора
Чем больше исходной информации известно, тем проще исключить неподходящие варианты и подобрать корректный аналог. Одних размеров обычно достаточно для первичного поиска, но для точного выбора лучше собрать дополнительные данные.
Желательно подготовить:
-
размеры d × D × B;
-
полную или частично сохранившуюся маркировку;
-
фото подшипника с нескольких сторон;
-
тип оборудования;
-
место установки в механизме;
-
условия эксплуатации;
-
рабочие обороты;
-
тип и величину нагрузки;
-
производителя старого подшипника.
Если обозначение стерто, фото и информация об оборудовании часто помогают определить тип детали по конструкции.
Частые ошибки при подборе подшипника
Ошибки чаще всего возникают, когда деталь выбирают только по одному параметру и не проверяют исполнение. В результате подшипник подходит по размеру, но оказывается неподходящим по характеристикам.
Основные ошибки:
-
подбор только по внутреннему диаметру;
-
отсутствие замера ширины;
-
путаница между d и D;
-
предположение, что все изделия одинакового размера взаимозаменяемы;
-
игнорирование суффиксов в маркировке;
-
измерение сильно изношенной поверхности как номинальной;
-
отсутствие учета оборотов, температуры и нагрузки.
Заключение
Если маркировка подшипника не читается, подбор стоит начинать с трех основных параметров: внутреннего диаметра d, наружного диаметра D и ширины B. Эти размеры помогают сузить выбор до подходящей серии, но для окончательной замены необходимо проверить исполнение, зазор, уплотнения, нагрузку и условия эксплуатации.
Чем точнее проведены измерения и чем больше информации известно о старом подшипнике и оборудовании, тем ниже риск ошибки. Если определить модель самостоятельно сложно, лучше передать специалисту размеры, фото и данные об узле — это позволит быстрее подобрать подходящий вариант.
